WOOD mm 71

Il sistema Integrale WOOD mm 71 permette la realizzazione di serramenti in alluminio-legno con interruzione termica semplice (Epdm) e complanari sia all’interno che all’esterno (linearità estetica e facilità di pulizia) nelle due versioni piana ed arrotondata.

VERSIONE PIANA
Profilo portante telaio fisso e anta mobile: mm. 55×37
Profilo accoppiato con sagomato in legno per telaio fisso e anta mobile: mm. 71×37
Assieme perimetrale: mm. 71×118
Assieme centrale: mm. 71×157 (con profilo di riporto) oppure mm. 71×138 (con TZ)
Aletta di battuta: mm. 19
Altezza sede vetro: mm. 20
Spessore per vetro o pannello: mm. 18-20 oppure 33-35

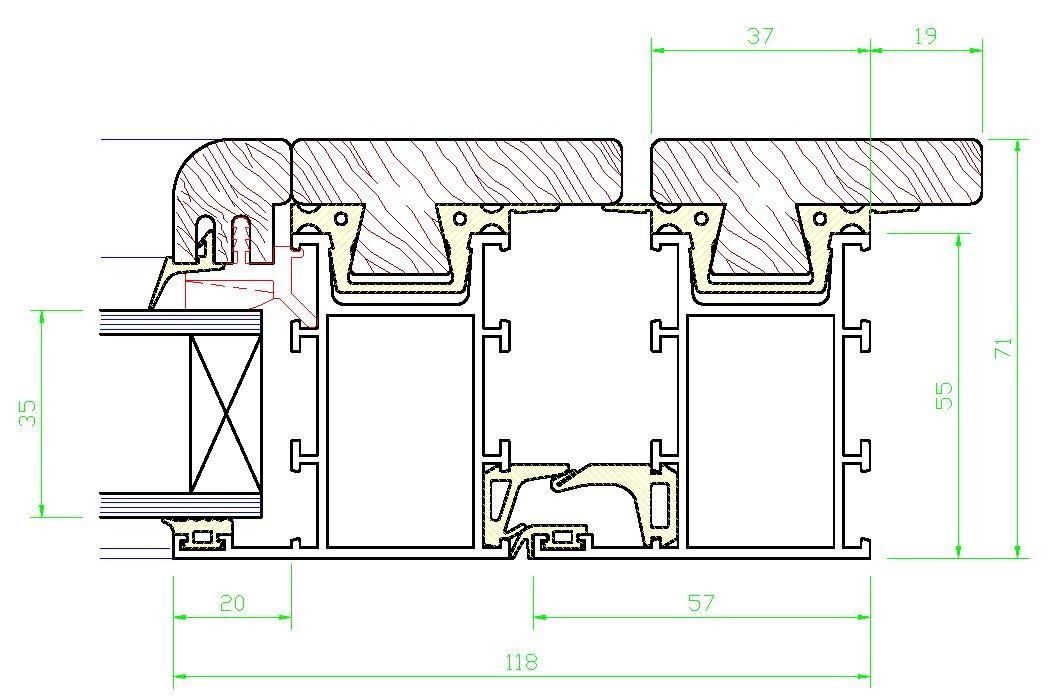

Assieme perimetrale mm.71×118 – vetro spessore mm.35

Assieme perimetrale mm.71×118 – vetro spessore mm.35

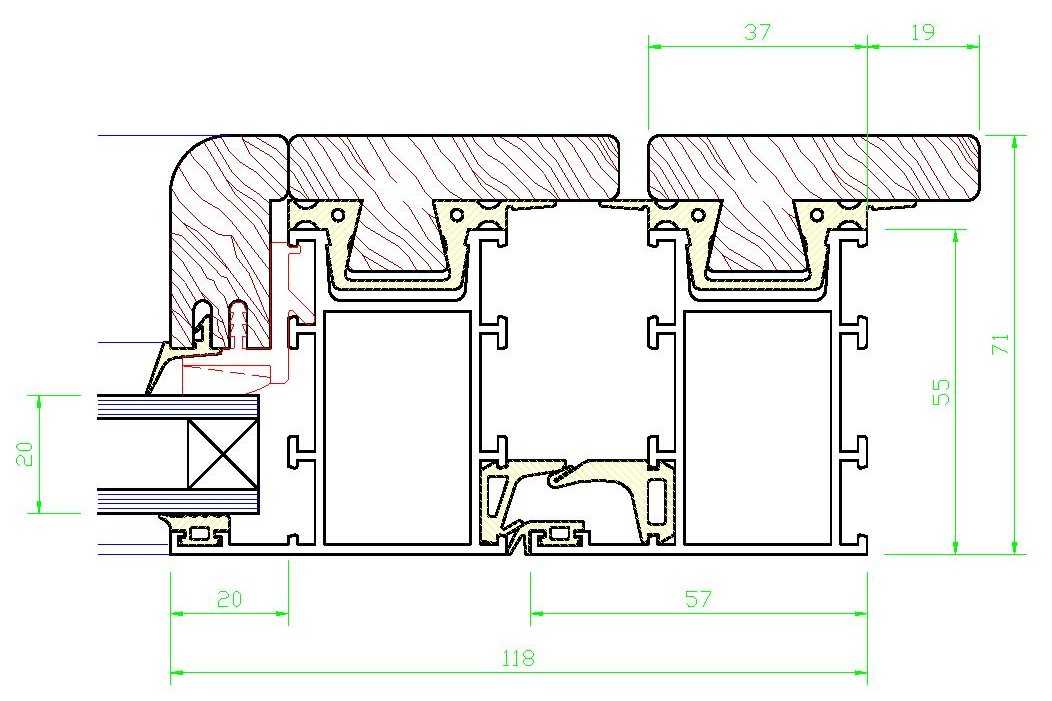

Assieme perimetrale mm.71×118 – vetro spessore mm.20

Assieme perimetrale mm.71×118 – vetro spessore mm.20

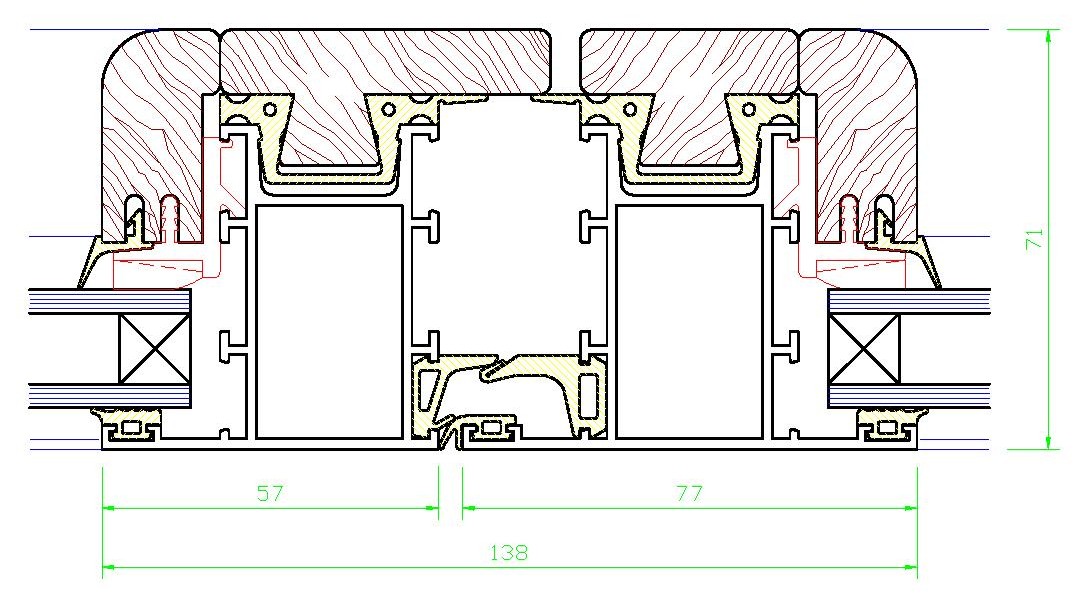

Assieme centrale mm.71×138 – profilo TZ

Assieme centrale mm.71×138 – profilo TZ

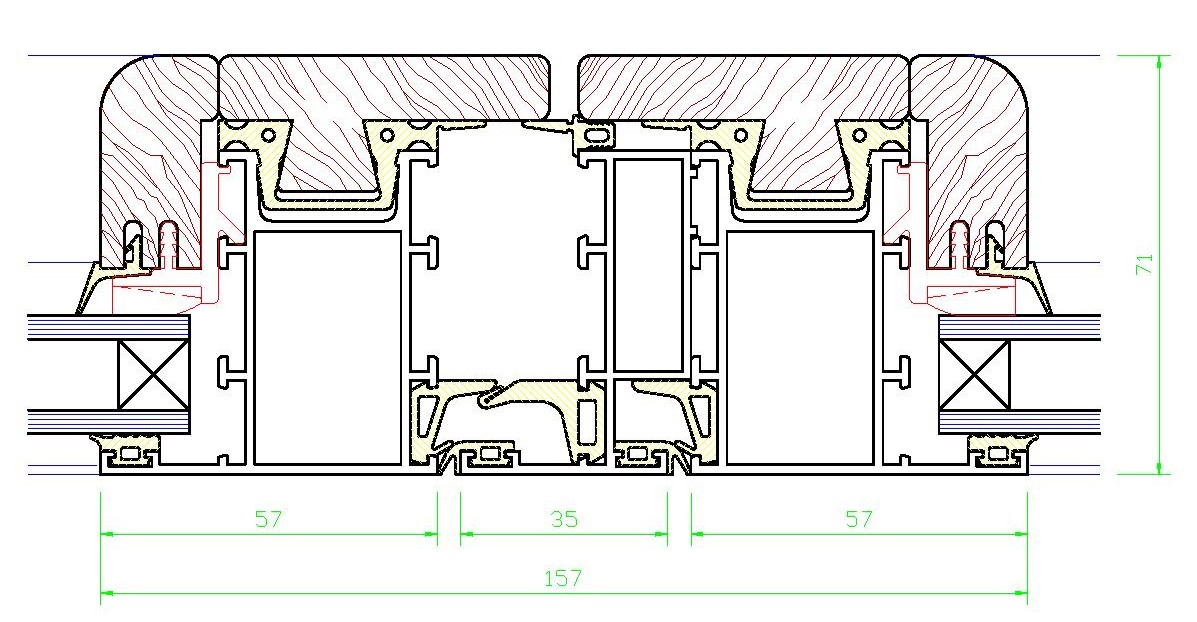

Assieme centrale mm.71×157 – profilo di RIPORTO

Assieme centrale mm.71×157 – profilo di RIPORTO

VERSIONE ARROTONDATA
Profilo portante telaio fisso: mm. 55×37
Profilo portante anta mobile: mm. 55×37
Profilo accoppiato con sagomato in legno per telaio fisso e mobile: mm. 71×37
Assieme perimetrale: mm. 71×118
Assieme centrale: mm. 71×157 (con profilo di riporto) oppure mm. 71×138 (con TZ)
Aletta di battuta: mm. 19
Altezza sede vetro: mm. 20
Spessore per vetro o pannello: versione piana mm. 4-6 oppure 19-21

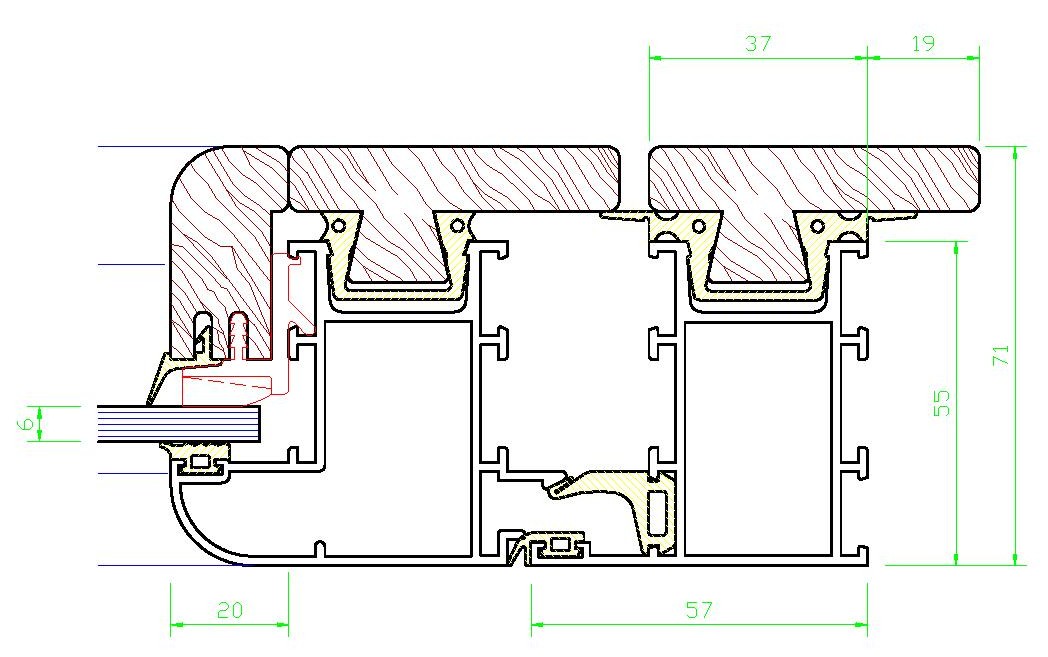

Assieme perimetrale mm.71×118 – vetro spessore mm.6

Assieme perimetrale mm.71×118 – vetro spessore mm.6

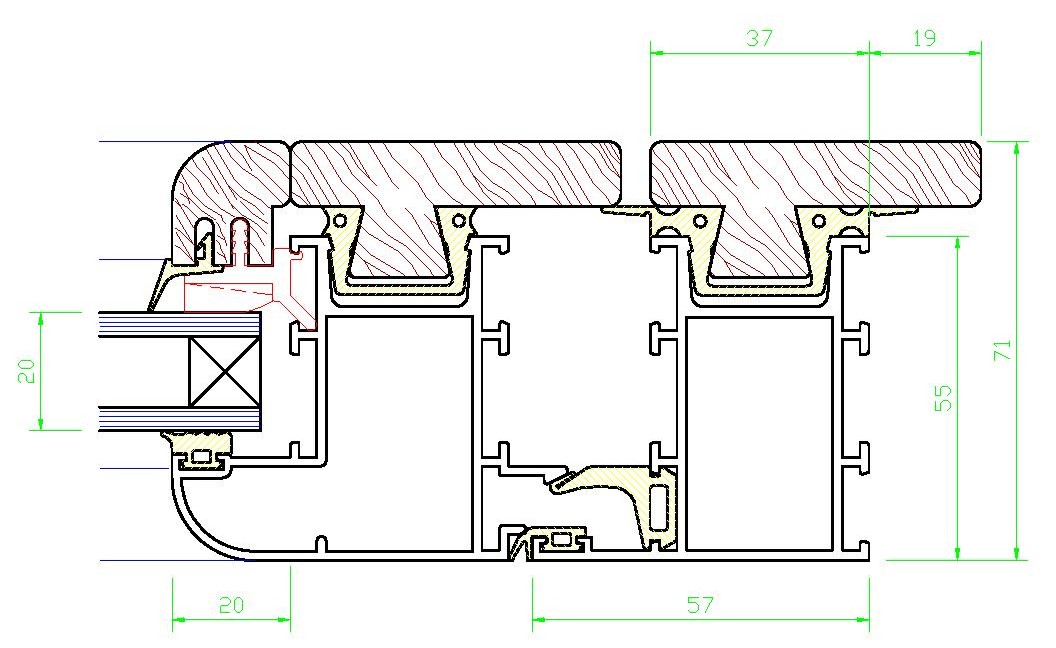

Assieme perimetrale mm.71×118 – vetro spessore mm.20

Assieme perimetrale mm.71×118 – vetro spessore mm.20

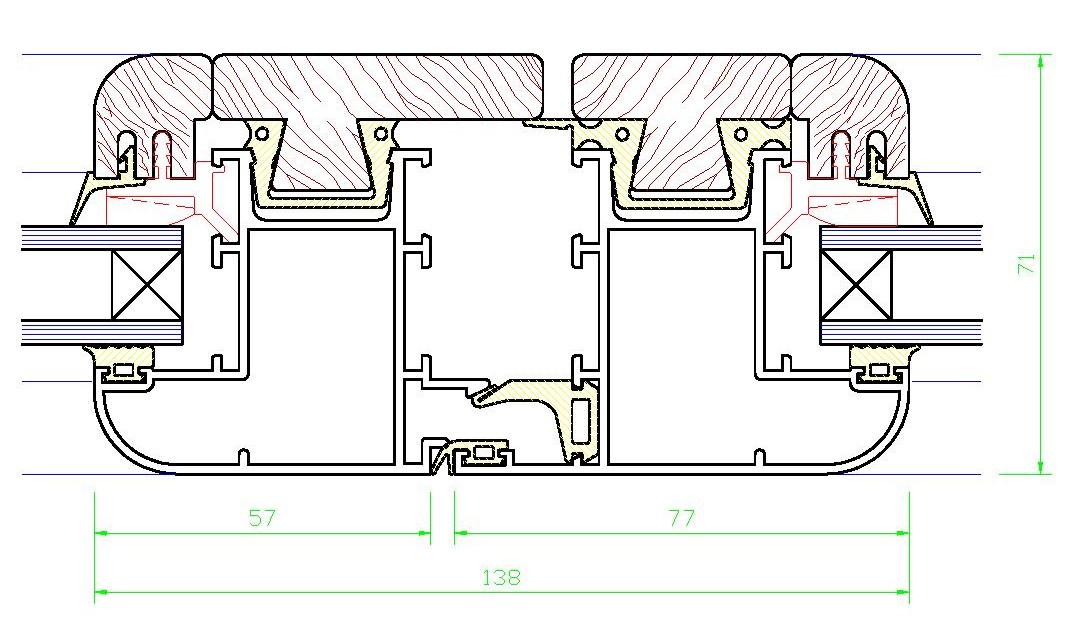

Assieme centrale mm.71×138 – profilo TZ

Assieme centrale mm.71×138 – profilo TZ

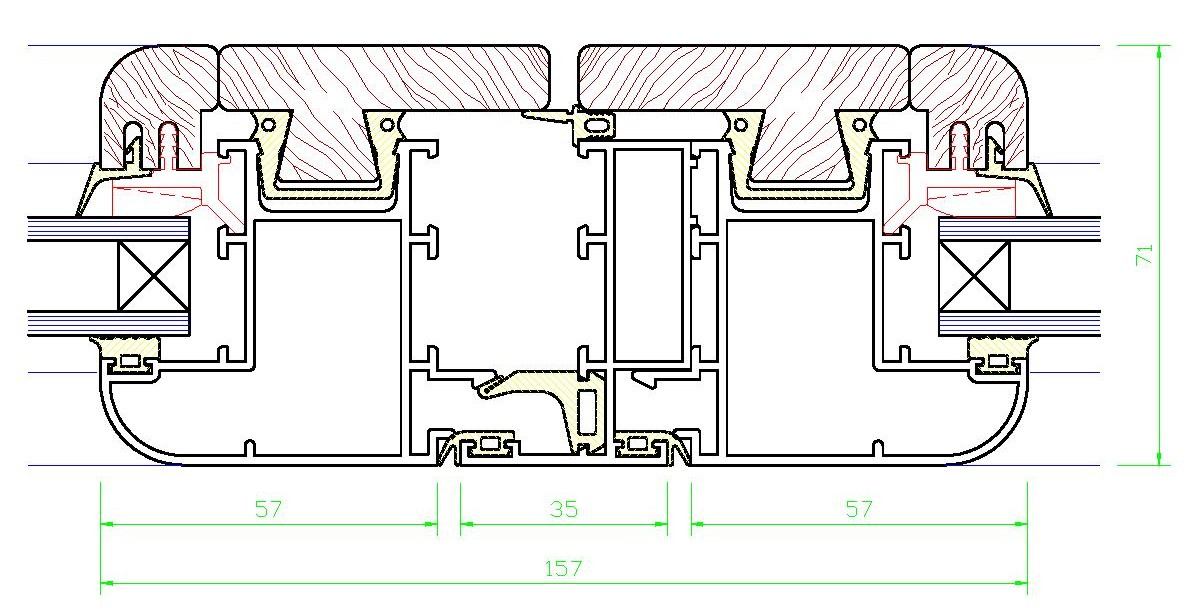

Assieme centrale mm.71×157 – profilo di RIPORTO

Assieme centrale mm.71×157 – profilo di RIPORTO
